CH5 Process Scheduling

Posted on Edited on In Views:

教授真的是一種不討喜的生物。
今天上課的內容最讓人印象深刻的就是：

用印度的種姓制度來比喻Multilevel Queue跟
伊莉看鋼鐵人好爽。

這教授完全不行啊。
結論：教授講的都是垃圾…

Basic Concepts

  • 利用Multiprogramming去儘可能的最大化CPU使用率。
  • CPU-I/O Busrt Cycle
    • CPU Burst以及I/O Burst所組成。
    • CPU Burst在I/O Burst之前。

CPU Scheduler

![](/images/OS/CPU-Cycle.jpg =600x)

  • Short-term shceduler
    • 從ready queue中選擇並分配給其中一個核心。

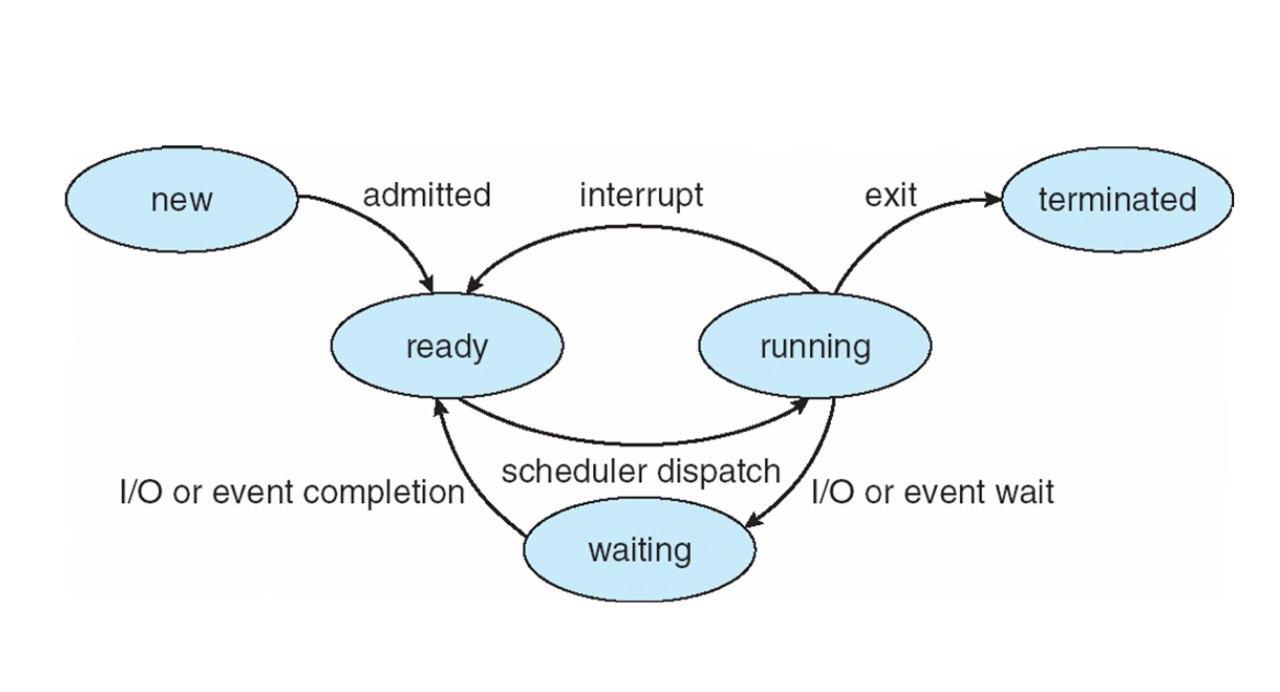

  • CPU Scheduling會在下列四個行程狀態的變更中做出決策：
    • running到waiting(非搶佔式): I/O或event wait
    • running到ready(搶佔式): interrupt
    • waiting到ready(搶佔式): I/O或event completion
    • terminates(非搶佔式)
  • Consideration of preemptive
    • 資料分享（Shared Data）
    • Kernel Mode與否
    • 關鍵的作業系統活動時是否會有中斷觸發

Dispatcher(分配器)

  • Short-term scheduler選出來的行程給予CPU控制權。
  • 會調用：
    • Context switch
    • User mode切換
  • Dispatch latency：從一個行程停止到啟動另外一個行程的時間差。

Scheduling Criteria(排程準則)

  • CPU utilization：讓CPU保持忙碌，愈高愈好。
  • Throughput（吞吐量）：每時間單位所完成的執行量，愈高愈好。
  • Turnaround time：執行特定行程所需的時間，愈低愈好。
  • Waiting time：行程在Ready Queue中的等待時間，愈低愈好。
  • Response time：發出請求時的第一個回應時間差，非指輸出。（Ex:網路IO）愈低愈好。

Priority Scheduling

  • 缺點： 可能會有可撥仔優先度太低，永遠等不到。
  • 解決方法：Aging，放愈久，讓行程優先度愈高。

Round Robin(RR)

  • Q（time quantum）
    • 太大 -> FIFO，因為時間夠多，所以進去的一下子就被做完了。
    • 太小
      • 必須大於Context switch time.
      • 如果小於Context switch time，
        就會導致沒做到什麼，就要context switching了。

Multilevel Queue

  • Ready Queue內部被分做兩個Queue：
    • Foreground(前景)：互動式、RR。
    • Background(背景)：批次、FCFS。
  • 必須在佇列間的調度
    • 固定優先權調度（Fixed Priority Scheduling）
      • 先處理優先度高的佇列（Ex：前景先，再背景）
      • 如果前景佇列有源源不絕的東西可以處理，非常有可能就會餓死（Starvation)。
    • 時間切片（Time Slice)
      • 每個佇列會給定特定的CPU時間來給其中的行程來處理。
  • 80% 前景 RR, 20% 背景 FCFS
  • Reference

Multilevel Feedback Queue

  • 行程可以被移到到各種不同的佇列中。Aging可以用這種方式來實現。
  • 特點
    • 搶佔式（可以插隊）
    • 不公平
    • 不會餓死
    • 設計複雜
  • 根據以下幾個參數來定義MFQ:
    • 安排的數量
    • 每一個佇列的演算法
    • 升級/降級一個行程的方法
    • 決定當一個行程需要被服務的時候該進入哪一個佇列的方法
  • 有做完的就做完，沒做完的，就被移到下一級優先度的佇列，
    確保不會有一直是最高優先的被處理。
    同時，優先度較低的佇列通常會擁有比較高的Time Quantum。
  • Reference

Thread Scheduling

  • User thread跟Kernel thread有不同的分別。
  • 如果有多個線程，則這些線程會被調度，而不是行程。
  • M2O跟M2M模型下，Thread Library會去調度User-level threads在LWP(LightweightProcess)上執行。
    • 也被稱為PCS，因為競爭是在一個行程內。
    • 一般會由Programmer來透過優先度集合(Priority Set)來完成。
  • PCS(Process-Contention Scope): 多個線程在同一個行程內競爭CPU時間。
  • SCS(System-Contention Scope): 線程直接跟系統範圍內的其他線程競爭。

Pthread Scheduling

  • API可以在線程建立的時候指定PCS或者SCS

Multiple-Processor Scheduling

  • Homogeneous（同質）: CPU長一樣。
  • Asymmetric（AMP, 非對稱）:
    把系統要處理的工作進行高度的切割，分配交給專門的處理器執行，
    所以就可以避免重疊的資源存取。
    需要特殊的編譯器與作業系統配合。
  • Symmetric multiprocessing(SMP, 對稱)：
    使用排程的機制，平均的將工作分配給任一個空閒的處理器執行。
    目前常見。
  • Processor affinity(親和性):
    每次處理器執行完行程工作之後，會殘留資料在處理器中。
    如果下一次的排程將同樣一個行程分配到該處理器上，可以提高執行的效率（減少快取失誤的成本）

Load Balancing

  • 在SMP之下達到高效率的前提，儘量保持所有的處理器載入。
  • Load Balancing(負載平衡)：儘量保持負載均勻分佈。
  • Push migration：定期檢查把過載處理器的工作推送到其他處理器。
  • Pull migration：閒置的處理器會去拉其他忙碌處理器中等待執行的工作。

Multicore Processors

  • 最近把多個處理器塞到同一個物理晶片上愈來愈潮。
  • 更快，更少的電力。
  • 單個核心可運行的線程數量上升。
    • Memory Stall發生的時候，可以把時間拿去執行其他線程。
      真是太機智了呢！

Windows Scheduling

  • Windows使用基於優先度的搶佔式調度
  • 最高優先的線程會下一個執行
  • 分配器就是調度器
  • …

Windows Priority Classes

不知道在上什麼鬼 = =..

  • Default priority is NORMAL
  • Fixed priority is for REALTIME_PRIORITY_CLASS
  • Quantum expired -> priority lowered, but never lower than base.
  • wait occurr -> priority highered

Algorithm Evaluation

  • Deterministic modeling
    • 分析型評估
    • 針對固定的負載去比較各種演算法的表現
  • Queueing model
    • 描述行程, CPU和I/O的Burst Time的機率
      • 通常式指數性，以均值來描述
      • 計算平均的吞吐量, 利用率, 等待時間等
    • 電腦系統被描述為伺服器構成的網路，每一個都有存放等待行程的佇列
      • 了解到達率和服務率
      • 計算利用率, 平均佇列長度, 平均等待時間等

Little’s Formula

$
n: 平均佇列長度\\
W: 平均佇列等待時間\\
\lambda: 平均佇列到達率\\
n = \lambda \times W
$

Reference

[1] OS讀書會20170504
[2] Operating Systems - CH5 CPU Schedling
